TPGS2热电堆

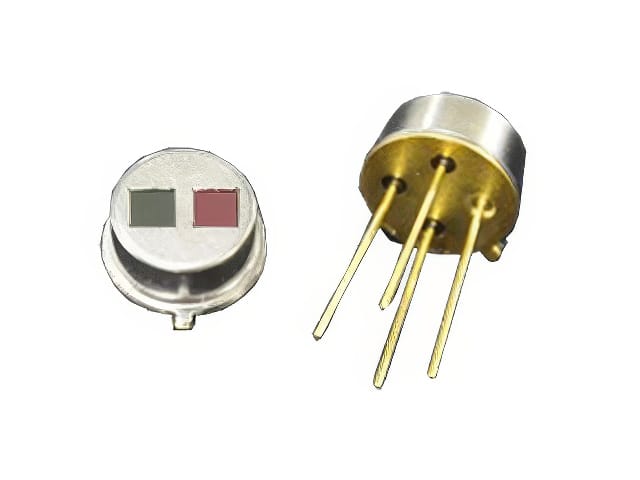

TPGS2热电堆气体探测器采用MEMS热电堆芯片，气体探测用红外窄带滤波片，作为环境温度补偿的NTC热敏电阻及TO39管壳封装组成。
订购咨询 资料下载
具体优惠政策请致电：186 8883 9318
 分享微信 |  分享微博 | 客户服务
产品详情

热电堆参数

参数 最小 规格典型 最大 单位 测试条件
芯片尺寸 1.75X1.75 mm2
有效面积 0.9X0.9 mm2
响应率 36 V/W 黑体温度500K，4HZ，25°C
探测率 1E8 cm·Hz1/2/W 黑体温度500K，4HZ，25°C
热电堆电阻 65 kΩ
时间常数 20 ms
工作温度 -40 ~ 120 °C
储存温度 -10 ~ 120 °C

NTC热敏电阻（环境温度补偿）

参数 数值 单位 备注
NTC电阻值 30 kΩ ±3%偏差，25°C
NTC温度系数(B) 3950 k ±1%偏差，在25/50°C下定义

NTC温度与电阻值对应表

温度(°C) 典型电阻(kΩ) 温度(°C) 典型电阻(kΩ)
-20 293.5 45 13.07
-50 220.2 50 10.76
-10 166.8 55 8.915
-5 127.5 60 7.42
0 98.26 65 6.206
5 76.37 70 5.214
10 59.81 75 4.4
15 47.2 80 3.729
20 37.5 85 3.174
25 30 90 2.712
30 24.15 95 2.326
35 19.57 100 2.326
40 15.94 105 1.731
